一． 適用范圍：
ZH1- B120系列低壓配電系統用大通流電源電涌保護器，專為保護低壓電氣裝置免遭由開關動作、雷擊及電磁脈沖所產生的電涌危害而設計。采用高能壓敏元件和先進防雷技術精心制作。應用于LPZ0Ａ與LPZ1區界面的相線L、中性線N與保護線PE之間以及相線L和中性線N之間的等電位連接，安裝在220/380V低壓供電系統的電網進線處或總配電盤中，它可用于保護單相電源系統，也可用于保護三相電源系統；
最大放電電流分別可達120 KA，用于低壓配電系統的第一級（B級）過電壓保護。
二． 技術參數：
|
型號 |
最大持續工作電壓Uc～ |
直流參數
電壓V1mA |
標稱放電電流In(8/20us) |
最大放電電流Imax（8/20us） |
電壓保護水平Up |
|
ZH1-B120 |
320 V |
510 V |
60 kA |
120 kA |
2.5 kV |
|
385 V |
620 V |
60 kA |
120 kA |
2.8 kV |
|
420 V（常用） |
680 V |
60 kA |
120 kA |
3.0 kV |
|
440 V |
750 V |
60 kA |
120 kA |
3.2 kV |
|
460 V |
750 V |
60 kA |
120 kA |
3.5 kV |
|
響應時間 |
≤25 ns |
|
適用電源 |
220/380V ～50HZ |
|
工作環境 |
-40℃～+85℃ |
|
外殼材料 |
阻燃尼龍 |
|
防護等級 |
IP 20 |
|
配前置熔斷器或斷路器： 125A（分斷電流35KA） |
|
連接導體的橫截面積： 6～25 mm2 |
三． 常用規格型號：
|
單相電源 |
三相電源 |
|
ZH1-B120/2-420
|
ZH1-B120/3-420
ZH1-B120/4-420 |
四． 產品特點：
1. 內置多級熱脫扣裝置，為供電網絡正常運行提供可靠保護
2. 窗口顏色顯示工作狀態，紅色指示產品故障。提示更換，清晰易辨。
3. 標準35MM導軌安裝的模塊化設計，便于安裝和維護
4. 電涌泄放能力大、電壓保護水平低、響應速度快、無續流
5. 壓敏型高能電涌保護器，最大可承受峰值為120 kA的8/20us脈沖波
6. 可選擇附帶遙信報警端子，提供遠程故障監控功能

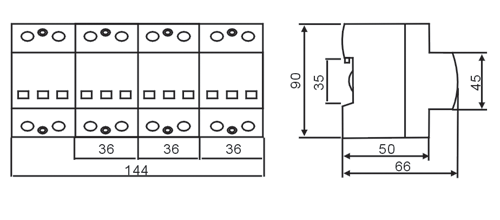

五． 外形尺寸圖
六．接線方式： |
