一．適用范圍：
ZH1-MX系列模塊式防雷箱是箱體式并帶簡單指示功能的電源系統電涌保護器。產品多應用于電源電涌保護器模塊安裝時需要附加箱體的應用環境，防止低壓設備受到過壓干擾和直擊雷的破壞。具體選用時參照箱體內置的電源電涌保護器模塊分區分級選用
二． 技術參數
|
防雷級別 |
型 號 |
標稱工作電壓Un～ |
最大持續工作電壓Uc～ |
雷電沖擊電流Iimp(10/350us) |
標稱放電電流In(8/20us) |
最大放電電流Imax(8/20us) |
電壓保護水平Up |
|
一級 |
三相防雷箱 |
ZH1-A50/360MX |
360V
（三相） |
275V
（單相） |
50 kA |
50 kA |
200 kA |
≤2.0 kV |
|
ZH1-A35/360MX |
35 kA |
35 kA |
160 kA |
≤2.0 kV |
|
ZH1-A25/360MX |
25 kA |
25kA |
150 kA |
≤2.0 kV |
|
ZH1-A15/360MX |
15 kA |
15 kA |
100 kA |
≤2.0 kV |
|
ZH1-B200/360MX |
360V |
420V |
---- |
100 kA |
200 kA |
≤3.2 kV |
|
ZH1-B150/360MX |
60 kA |
150 kA |
≤3.0 kV |
|
ZH1-B120/360MX |
60 kA |
120 kA |
≤3.0 kV |
|
ZH1-B100/360MX |
60 kA |
100 kA |
≤2.8 kV |
|
ZH1-B60/360MX |
40 kA |
60 kA |
≤2.5 kV |
|
二級 |
ZH1-B60/360MX |
30kA |
60kA |
≤2.2 kV |
|
ZH1-C40/360MX |
20 kA |
40 kA |
≤2.0 kV |
|
三級 |
ZH1-D25/360MX |
360V |
385V |
------ |
10 kA |
25kA |
≤1.5 kV |
|
一級 |
單相防雷箱 |
ZH1-A50/220MX |
220V |
275V |
50 kA |
50 kA |
200 kA |
≤2.0 kV |
|
ZH1-A35/220MX |
35 kA |
35 kA |
160 kA |
≤2.0 kV |
|
ZH1-A25/220MX |
25 kA |
25kA |
150 kA |
≤2.0 kV |
|
ZH1-A15/220MX |
15 kA |
15 kA |
100 kA |
≤2.0 kV |
|
ZH1-B200/220MX |
220V |
420V |
------ |
100 kA |
200 kA |
≤3.2 kV |
|
ZH1-B150/220MX |
60 kA |
150 kA |
≤3.0 kV |
|
ZH1-B120/220MX |
60 kA |
120 kA |
≤3.0 kV |
|
ZH1-B100/ 220MX |
60 kA |
100 kA |
≤2.8 kV |
|
ZH1-B60/220MX |
40 kA |
60 kA |
≤2.5 kV |
|
二級 |
ZH1-B60/220MX |
30kA |
60kA |
≤2.2 kV |
|
ZH1-C40/220MX |
20 kA |
40 kA |
≤2.0 kV |
|
三級 |
ZH1-D25/220MX |
220V |
385V |
------ |
10 kA |
25kA |
≤1.5 kV | |
注：其它特殊產品可接受定制。
三．特點
1. 箱體防護等級IP20:采用優質鋼材噴塑制作,阻燃、防腐.
2. 防雷單元采用中恒ZH1產品,模塊化設計,方便測試和更換
3. 帶負載過流、過熱、失效分離裝置
4. 顯示正常/故障工作狀態及過電壓自動計數0-99位,提供遙信
5. 防雷單元采用雙重的熱脫扣裝置,提供更可靠的保護
6. 安裝位置及方式：室內壁掛式,免維護,易操作,
7. 安裝接線規格:單股硬導線6～25 mm2 多股軟導線6～35 mm2
8. 響應時間tA≤25 ns溫度/濕度范圍：-40℃～+80℃ ,相對濕度≤95%
9. 斷路裝置：空開或熔斷器16-125A

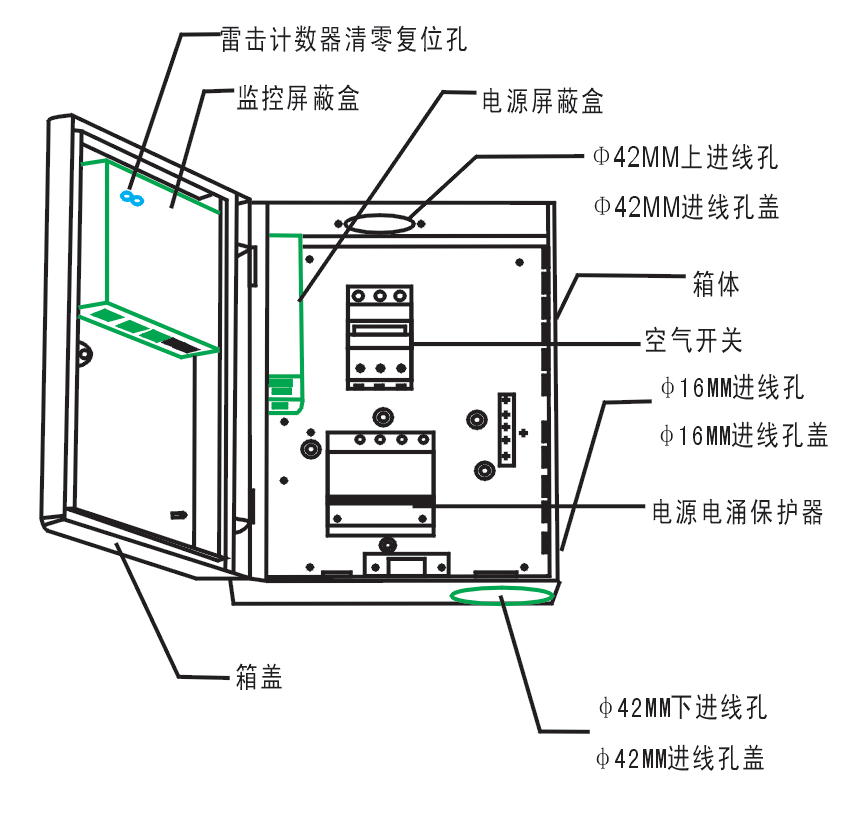

四．產品結構圖片：
|
