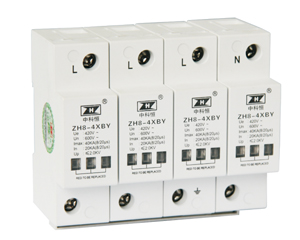

| 名稱：ZH8-4XB系列諧波抑制電涌保護器 |  | | | | | | | ■ 適用范圍
ZH8-4XB無功補償諧波抑制電涌保護器適用于380V/220V三相五線制交流配電系統，對低壓無功補償裝置起諧波電壓保護和防雷保護作用。
■產品介紹
對于低壓無功補償裝置，如果不對諧波進行整治，會出現控制器誤動作、交流切換電容接觸器觸點燒蝕、復合開關中的晶閘管爆裂或電路板燒壞、接線端口燒蝕等現象，從而影響設備正常工作。這是目前低壓無功補償運行中存在的普遍問題。本產品利用壓敏電阻的非線性特性，采用最新無源濾波技術，對低壓電網上影響無功補償裝置工作的5、7、9次諧波進行過濾和尖峰電壓進行抑制。使諧波不會經補償電容器放大而形成疊加電流反饋到電網上，消除由諧波產生的集膚效應對電器元件所造成的危害；同時還具有防雷功能，完全取代低壓避雷器。產品結構緊湊、體積小、接線簡單，是理想的低壓無功補償裝置的保護產品。
■ 技術參數
|
型 號 |
ZH8-4XB-40 |
ZH8-4XB-60 |
|
適用電源 |
220/380V 50～60HZ |
|
最大持續工作電壓Uc～ |
420 V |
|
標稱放電電流In(8/20us) |
20 kA |
30 kA |
|
最大放電電流Imax(8/20us) |
40 kA |
60 kA |
|
電壓保護水平Up |
2.0kV |
2.2kV |
|
響應時間 |
≤25 ns |
≤25 ns |
|
工作環境 |
-40℃…+80℃,相對濕度≤95% |
|
外殼材料 |
阻燃PBT |
|
防護等級 |
IP 20 |
|
配前置熔斷器或斷路器 |
32A |
63A |
|
安裝導體橫截面積 |
單股硬導線2.5～25 mm2
多股軟導線2.5～35 mm2 |
★也可按用戶要求設計制造其它用途和使用場所的特殊規格型號的產品
■ 外形尺寸圖
