概述：

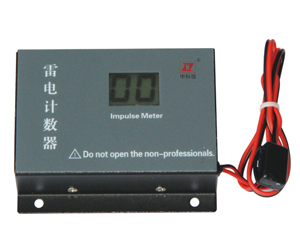

雷電記數器可以檢測并記錄防雷器泄流次數，記錄受到一定程度以上雷電流沖擊的次數，以方便用戶對特定區域的雷電情況做出統計和分析。我公司生產的ZHLC型雷電計數器，經過大量試驗和現場使用證明，計數的準確、安裝使用便利。產品依據外殼材料不同有：塑殼2位計數式ZHLC-S2和鐵盒1-3位計數式 ZHLC-T1、T2、T3四種型號。
功能與特點：
l 計數準確，動態范圍大，抗干擾能力強，無誤動；
l 使用安裝簡便，還可以與各種防雷器和防雷箱配套使用
l 計數器內設有記憶電池，可在沒有外加電源的情況下記錄、存儲數據。
l 產品類型：電流感應型。
技術參數
|
型號 |
ZHLC-S2 |
ZHLC-T1 |
ZHLC-T2 |
ZHLC-T2 |
|
工作電壓 |
220 AC |
3.6V(內置電池) |
|
動作電流 |
≥1KA |
|
計數次數 |
0～99次 |
0-9次 |
0-99次 |
0-999次 |
|
外殼材料 |
PBT塑殼 |
噴塑鐵盒 |
|
外形尺寸（ w×h×d） |
36×90×67 mm |
90×83×24 mm |
|
安裝方式 |
導軌安裝式 |
面板式或安裝掛式 |
|
防護等級 |
IP20 |
|
采樣模式 |
感應采樣 |
|
溫度范圍 |
-40℃ ~ +85℃ |
注：工作電壓可根據用戶要求設計。
安裝及維護：
1. 將計數器裝入35mm標準導軌，感應線圈貼在防雷器的泄流地線上。
2. 計數器標識“感應探頭”端接探頭，不分左右。
3.計數器下端的L、N接電源，L接相線，N接零線，不得接反
4.將計數器的感應探頭就近固定在泄放雷電流的接地線上，最大距離不得超過50厘米。
5.接通電源時，數碼管顯示“00”。不接電源時，按下紅色按鈕也應顯示“00”（按的時間盡量短，以減小耗電）。
6.當需要將計數器清零時，可以使用塑膠導線點觸復位端，實現重新計數。

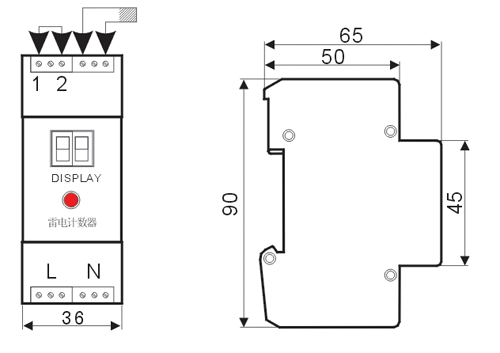

產品外觀尺寸與接點功能圖：
|
