■ 適用范圍

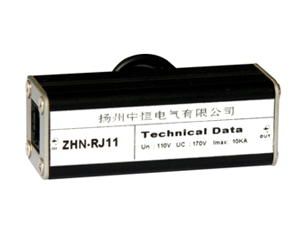

ZHN-RJ11系列產品用于RJ11接口方式連接的雙絞線電涌保護器,適用于TEL、DDN、ISDN、ADSL設等,防止雷電浪涌及過電壓對其傳輸設備的損害,安裝于數據線防雷分區LPZ1-3界面之間的RJ11接口上。
■ 技術參數
|
型號 |
ZHN-RJ11/24 |
ZHN -RJ11/48 |
ZHN -RJ11/110 |
|
標稱工作電壓Un |
24V |
48V |
110V |
|
最大持續工作電壓Uc |
30V |
60V |
170V |
|
標稱電流IL |
150mA |
|
標稱放電電流（8/20μS）In |
5kA |
|
最大放電電流（8/20μS）Imax |
10kA |
|
線-線電壓保護水平（In）Up |
≤100V |
≤160V |
≤250V |
|
線-PG電壓保護水平（In）Up |
≤350V |
≤420V |
≤600V |
|
響應時間tA |
≤1ns |
|
傳輸速率Vs |
2Mbps |
|
插入損耗aE |
≤0.5dB |
|
溫度范圍 |
-40℃…+80℃ |
|
保護線路 |
2線（Pin2/3） |
|
接口類型 |
RJ11 |
|
外殼材料 |
屏蔽金屬合金 |
|
安裝方式 |
35mmDIN軌/桌面 |
|
外形尺寸 |
68x25x25mm |
|
防護等級 |
IP20 |
|
